JS0038 高灵敏度，抗光、抗电磁干扰能力强红外线接收头

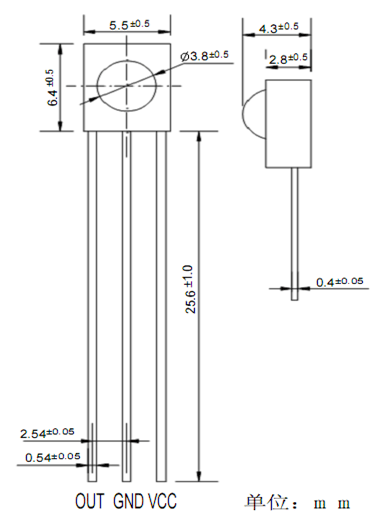

3．尺寸:

4．应用电路图:

5．光电参数(T=25℃ Vcc=5v f0=38KHZ)：

参 数	符号	测试条件	Min	Type	Max	单位
工作电压	Vcc		2.7		5.5	V
工作电流	Icc		0.6	0.8		mA
静态电流	Ice	无信号输入时	0.1		0.5	mA
接收距离	L		15	18		M
接收角度	θ1/2		+/-45			Deg
载波频率	f0			38		kHz
BMP 宽度	fBW	-3Db Bandwidth		8		kHz
低电平输出	Vol	Vin=0V Vcc=5V			0.4	V
高电平输出	Voh	Vcc=5V	Vcc-0.3		Vcc	V
输出脉冲	TPWL	Vin=50mVp-p	500	600	700	μS
宽 度	TPWH	Vin=50mVp-p	540	640	740	μS

        ※ 光轴上测试,以宽度600/900μs为发射脉冲,在5CM之接收范围内，取50次接收脉冲之平均值。

6．极限参数:

项目	符号	Min	TypMnx单位
供应电压	Vcc	-0.3—6.5	V
工作温度	Topr	-20— +85	℃
储存温度	Tstg	-40 —— +125	℃
焊接温度	Tsol	260（5S）	℃

7．推荐使用条件：

项目	符号	Min	Typ	Mnx	单位
工作电压	Vcc	2.7	--------	5.5	V
输入频率	FM		38		kHz
工作温度	Topr	-20	25	80	℃

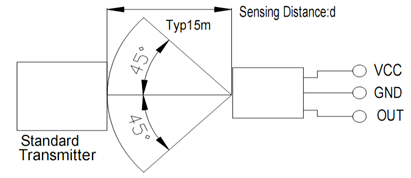

8．接收角度图：

9．使用注意：

1).在无任何外加压力及影响品质的环境下储存及使用;
2).在无污染气体或海风（含盐分）的环境下储存及使用;
3).在低湿度环境下储存及使用;
4).在规定的条件下焊接引线管脚，焊接后，请勿施加外力;
5).请勿清洗本产品，使用前，请先用静电带将作业员及电烙铁连接落地线;
6).请注意保护红外线接收器的接收面，沾污或磨损后会影响接收效果，同时不要触碰表面。
